1. Назначение
Система SpRecord предназначена для регистрации и многоканальной записи
телефонных разговоров на персональный компьютер. Дополнительно система
может применяться для записи звуковой информации с различных аналоговых
источников: линейных выходов аудио и радио аппаратуры, активных
микрофонов и других источников звукового сигнала.
Система SpRecord обладает высоким классом надежности,
многопользовательским сетевым интерфейсом и широким набором функций
позволяющим обеспечить:
-
автоматизацию работы диспетчерских служб;
-
регистрацию экстренных и оперативных
вызовов;
-
создание высокого уровня информационной
безопасности;
-
ведение базы телефонных и иных переговоров
для решения большого круга задач.
2. Минимальные технические требования
Система SpRecord функционирует только с персональным компьютером (ПК).
Минимальные требования к ПК для обеспечения записи до 8 каналов:
-
операционная система: Windows 98, ME , NT
, 2000, XP , 2003;
-
процессор класса Pentium II 400 MHz ;
-
64Mb оперативной памяти;
-
привод CD - ROM ;
-
USB порт 1.1 или 2.0;
-
звуковая карта;
-
наличие достаточного дискового
пространства (один час непрерывной записи со сжатием mp 3 занимает 5,2
Mb на каждый канал).
На один компьютер может быть подключено до 16 Адаптеров SpRecord (по 3
адаптера на один USB контроллер), что обеспечивает одновременную запись
до 128 каналов.
Таблица 1
Требования к мощности ПК в зависимости от
количества записываемых каналов
Показатель |
Значение |
Количество каналов |
до 8 |
до 16 |
до 32 |
до 64 |
до 12 8 |
Мощность процессора
|
400 MHz |
700 MHz |
1200 MHz |
2 0 00 MHz |
3000 MHz |
Оперативная память |
64 Mb |
64 Mb |
128 Mb |
256 Mb |
512 Mb |
Портов USB |
1 |
2 |
4 |
8 |
16 |
Контроллеров USB |
1 |
1 |
2 |
3 |
6 |
3. Комплектация
Система может комплектоваться Адаптерами SpRecord, имеющими 1, 2, 4 или
8 каналов записи. Все адаптеры обладают одинаковыми характеристиками и
поддерживают равный набор функций.
Таблица 2
Комплектация системы в зависимости от типа
Адаптера, шт.
Наименование |
Модель Адаптера SpRecord
|
A1 |
A2 |
A4 |
A8 |
Адаптер SpRecord |
1 |
1 |
1 |
1 |
Удлинитель телефонный 0,2 м .
|
1 |
2 |
4 |
8 |
Удлинитель телефонный 1,8 м .
|
1 |
2 |
4 |
8 |
Разветвитель телефонный |
1 |
2 |
4 |
8 |
Кабель USB 2.0 Am-Bm 1,8 м .
|
1 |
1 |
1 |
1 |
CD с программой SpRecord и руководством
пользователя |
1 |
1 |
1 |
1 |
Паспорт на изделие |
1 |
1 |
1 |
1 |
Упаковка |
1 |
1 |
1 |
1 |

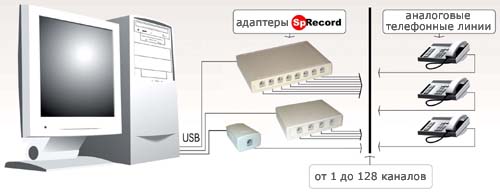

4.Общий вид системы
Система SpRecord выглядит следующим образом:
5. Технические характеристики
Таблица 3
Технические характеристики Адаптеров
SpRecord
Конфигурация |
Модель Адаптера |
A1 |
A2 |
A4 |
A 8 |
Количество портов интерфейса с
телефонными линиями |
1 |
2 |
4 |
8 |
Подключение к телефонным линиям
|
Параллельное (6 p 4 c / RJ11)
|
Интерфейс с компьютером
|
Подключение
|
USB порт 1.1 или 2.0 |
Максимальное количество устройств
подключаемых на один USB контроллер |
3 |
Максимальное количество устройств в
системе |
16 |
Потребляемая мощность
|
+5В |
Не более 400 мВт |
Аудиотракт (интерфейс с телефонной
линией) |
Максимальная амплитуда входного сигнала
|
3,3 В |
Номинальный диапазон вводимого сигнала
|
-50 дБ … +10 дБ |
Модуль входного электрического
сопротивления на частоте 1кГц |
Не менее 10 кОм |
Электрическое сопротивление постоянному
току |
Не менее 200 кОм |
Уровень собственных шумов и помех
|
Не более –50 дБ |
Защищенность от переходных помех между
каналами |
70 дБ |
Рабочий диапазон частот |
250-3500 Гц |
Частота дискретизации |
11025 Гц |
Определение исходящего номера при
тоновом наборе DTMF |
Цифры и знаки DTMF |
0-9, *, # |
Диапазон обнаружения |
от –20 дБ до +10 дБ |
Минимальная длительность посылки
|
6 0 мс |
Минимальная длительность межцифровой
паузы |
4 0мс |
Отношение сигнал/шум в телефонной линии
|
Не менее 10 дБ |
Определение исходящего номера при
импульсном наборе |
Цифры набора |
0-9 |
Минимальная длительность импульса
|
20 мс |
Минимальная пауза между импульсами
|
20 мс |
Минимальная пауза между сериями
импульсов |
18 0 мс |
Определение входящего номера
|
Caller ID (FSK, DTMF) |
Между первым и вторым сигналами вызова
|
Российский АОН |
Активный (в зависимости от модификации)
|
Физические характеристики
|
Рабочий диапазон температур |
+5 о С…+40 о С |
Хранить при температуре |
-10 о С…+50 о С |
Габариты, мм. |
90х50х32 |
130 x 100 x 30 |
130 x 100 x 30 |
190x140x30 |
Вес, г. |
7 0 |
17 5 |
195 |
40 5 |

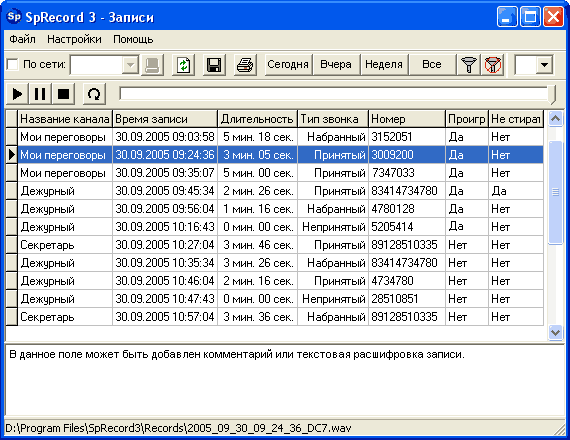

6. Программное обеспечение
- Поддержка основных видов АОН (СallerID
FSK/DTMF, Российский АОН);
- Доступ к базе звукозаписей по сети с
разграничением прав пользователей;
- Поиск и формирование списка записей по
номеру телефона или ключевому слову комментария;
- Автоматическое регулирование уровня
звука, что позволяет одинаково хорошо слышать собеседников на разных
концах провода;
- Возможность регулировки уровня
напряжения для работы на низковольтных мини-АТС;
- Подключение через USB Адаптеры до 128
каналов;
- Контроль разрыва линии;
- Цифровое сжатие mp3, gsm и др.
